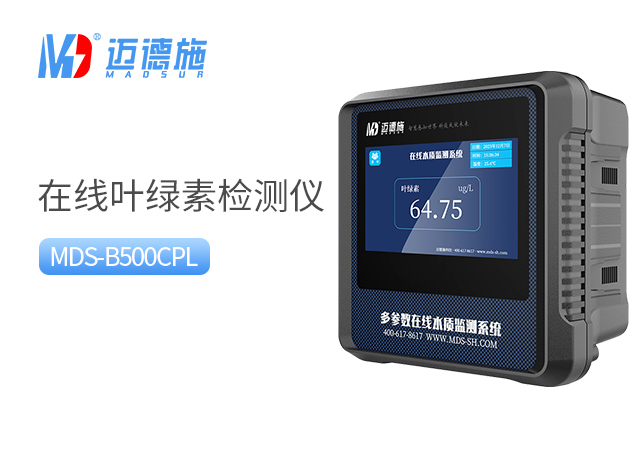

在線水質葉綠素檢測儀是通過光學原理實時監測水體中葉綠素（主要為葉綠素a，是浮游植物生物量的重要指標）濃度的智能化設備，廣泛應用于湖泊、水庫、近海等水體，可及時預警赤潮、水華等生態風險，為水資源保護與生態管理提供數據支撐。其核心結構圍繞“水樣采集-光學檢測-數據處理-系統控制”的流程設計，由四大核心模塊協同工作，確保監測的連續性、準確性與穩定性，以下詳細解析各結構組成及功能。

一、采樣與預處理系統

采樣與預處理系統是檢測儀獲取合格水樣的基礎，負責從監測水體中采集水樣，并去除雜質干擾，為后續檢測提供清潔、穩定的水樣，避免雜質影響光學檢測精度。

1、采樣單元

采樣單元主要由采樣泵、采樣管路與進水濾網組成：采樣泵為水樣輸送提供動力，可根據監測需求設定采樣頻率（如連續采樣或定時采樣），確保水樣持續穩定進入檢測系統；采樣管路采用耐腐蝕材質（如聚四氟乙烯、不銹鋼），防止長期接觸水體導致銹蝕或釋放有害物質污染水樣；進水口處的濾網（通常為微米級孔徑）可過濾水體中的懸浮顆粒物、藻類團塊等雜質，避免大顆粒雜質堵塞管路或附著在檢測部件表面，影響檢測效果。部分檢測儀還會設計可調節的采樣深度裝置，根據監測需求采集不同水層的水樣，全面反映水體葉綠素分布情況。

2、預處理單元

預處理單元用于進一步優化水樣質量，減少微小雜質與氣泡對光學檢測的干擾：核心組件包括沉淀槽、過濾膜與脫氣裝置——沉淀槽可讓水樣中的微小顆粒物自然沉降，降低懸浮雜質含量；過濾膜（孔徑通常小于采樣濾網）對水樣進行二次過濾，去除更細微的雜質；脫氣裝置通過負壓或攪拌方式去除水樣中的氣泡（氣泡會反射或散射檢測光線，導致數據偏差），確保進入檢測模塊的水樣清澈、無氣泡，為光學檢測創造穩定條件。部分預處理單元還會配備反沖洗功能，定期用純水沖洗管路與過濾部件，防止雜質堵塞，維持預處理效果。

二、光學檢測系統

光學檢測系統是檢測儀的核心功能模塊，基于“葉綠素對特定波長光線的吸收或熒光特性”實現濃度檢測，主要由光源、檢測池、光電傳感器三大組件構成，是決定檢測精度的關鍵。

1、光源組件

光源組件負責發射特定波長的光線，用于激發葉綠素產生光學信號或被葉綠素吸收。根據檢測原理不同，光源類型略有差異：若采用“吸收法”，光源會發射葉綠素特征吸收波長的光線（如藍紫光、紅光）；若采用更靈敏的“熒光法”，光源則發射可激發葉綠素產生熒光的特定波長光線（如藍光）。光源組件通常采用穩定性高的LED燈（發光二極管），其具有壽命長、功耗低、波長精準的特點，可長期保持發光強度穩定，避免因光源波動導致檢測數據漂移。部分高端檢測儀還會配備光源校準裝置，定期自動校準光源強度與波長，確保光學信號的穩定性。

2、檢測池

檢測池是水樣與光線發生作用的場所，需具備透光性好、耐腐蝕、易清潔的特點，通常采用石英玻璃或高透光塑料材質制成，確保光線能無阻礙地穿過水樣。檢測池的結構設計需滿足“光線與水樣充分接觸”的需求，部分檢測池會設計成螺旋形或長方體形，延長光線在水樣中的傳播路徑，提升檢測靈敏度；同時，檢測池內壁需光滑平整，減少光線反射與散射，避免干擾檢測信號。檢測池還會配備溫度控制模塊（如加熱片或散熱片），維持水樣溫度穩定——溫度變化會影響葉綠素的光學特性，進而導致檢測誤差，溫度控制模塊可確保檢測在適宜溫度下進行，提升數據準確性。

3、光電傳感器

光電傳感器負責接收經過水樣作用后的光學信號（如吸收后的透射光、葉綠素產生的熒光），并將光學信號轉換為可測量的電信號。根據檢測原理，傳感器類型分為透射光傳感器與熒光傳感器：透射光傳感器用于接收吸收法中穿過水樣的光線，通過對比入射光與透射光的強度差異，計算葉綠素濃度；熒光傳感器則專門接收葉綠素被激發后產生的熒光信號，熒光強度與葉綠素濃度呈正相關，通過檢測熒光強度即可推算濃度。光電傳感器需具備高靈敏度與低噪聲特性，能準確捕捉微弱的光學信號變化，同時配備信號放大電路，將微弱電信號放大后傳輸至數據處理系統，確保信號清晰、可識別。

三、數據處理與傳輸系統

數據處理與傳輸系統負責將檢測系統輸出的電信號轉換為實際葉綠素濃度值，并實現數據存儲、顯示與遠程傳輸，是檢測儀與用戶交互的核心。

1、數據處理單元

數據處理單元以微處理器（如單片機、嵌入式芯片）為核心，相當于檢測儀的“大腦”：首先接收光電傳感器傳輸的電信號，通過內置的校準算法（如線性回歸算法、多點校準曲線）將電信號轉換為對應的葉綠素濃度值，同時對數據進行濾波處理，去除隨機干擾信號（如光線波動、電磁干擾導致的異常數據），確保濃度值穩定可靠；其次，數據處理單元會對檢測數據進行邏輯判斷，若濃度值超出預設閾值（如預警值、超標值），會觸發報警信號（如指示燈閃爍、蜂鳴提示），提醒用戶關注水質異常；此外，單元還會存儲歷史檢測數據（通?？纱鎯翟轮翑的甑臄祿?，支持用戶查詢歷史趨勢，分析葉綠素濃度變化規律。

2、數據傳輸單元

數據傳輸單元負責將處理后的葉綠素濃度數據、設備運行狀態（如采樣泵工作狀態、光源穩定性）遠程傳輸至岸基管理平臺或用戶終端，實現實時監控。傳輸方式根據監測場景分為有線傳輸與無線傳輸：有線傳輸（如以太網、RS485總線）適用于靠近岸邊或有固定網絡的場景，傳輸穩定、速率快；無線傳輸（如4G/5G、LoRa、衛星通信）適用于遠海、偏遠水庫等無有線網絡的場景，其中4G/5G適用于信號覆蓋區域，衛星通信則用于完全無地面信號的深遠海區域。數據傳輸單元還具備數據加密功能，防止數據在傳輸過程中被篡改或泄露，確保數據安全性；同時支持斷點續傳，若傳輸過程中網絡中斷，恢復連接后可繼續傳輸中斷的數據，避免數據丟失。

四、控制與供電系統

控制與供電系統負責協調各模塊有序工作，提供穩定電力支持，確保檢測儀長期連續運行。

1、控制單元

控制單元由主控制器與繼電器組成，主控制器根據預設程序（或用戶指令）向各模塊發送控制信號，協調采樣、檢測、數據處理的流程：例如，控制采樣泵啟動與停止，調節采樣頻率；控制光源開啟與關閉，同步觸發光電傳感器采集信號；控制預處理單元的反沖洗時間與頻率，定期清潔管路。繼電器則用于控制高功率部件（如采樣泵、加熱片）的通斷電，保護主控制器免受高電壓、大電流沖擊，確?？刂齐娐钒踩€(wěn)定?？刂茊卧€支持遠程控制，用戶可通過岸基平臺向檢測儀發送指令（如調整采樣頻率、啟動手動檢測），實現無人值守下的靈活操作。

2、供電單元

供電單元為整個檢測儀提供穩定電力，根據應用場景分為市電供電、太陽能供電與蓄電池供電：市電供電適用于靠近岸邊、有市電接入的場景，通過穩壓電源將市電轉換為設備所需電壓，確保供電穩定；太陽能供電適用于無市電的偏遠水體，由太陽能電池板、充放電控制器與蓄電池組成——白天太陽能電池板發電，一部分用于設備運行，一部分儲存至蓄電池；夜晚或陰雨天則由蓄電池供電，確保設備24小時不間斷運行；蓄電池供電通常作為備用電源，在市電或太陽能供電中斷時臨時供電，避免檢測中斷。供電單元還配備過壓、過流、短路保護功能，防止電壓波動或電路故障損壞設備內部元件，延長使用壽命。

五、結語

在線水質葉綠素檢測儀的核心結構圍繞“精準采樣-靈敏檢測-高效處理-穩定控制”設計，四大模塊協同工作，實現對水體葉綠素濃度的實時、連續監測。各結構組件的材質選擇、功能設計均針對水質監測的特殊性（如耐腐蝕、抗干擾、長期運行），確保設備在復雜水體環境中仍能保持穩定性能與準確檢測。
